日本東京大學科學家最近利用六方氮化硼二維層中的硼空位，首次完成了在納米級排列量子傳感器的精細任務，從而能夠檢測磁場中的極小變化，實現了高分辨率磁場成像。

氮化硼是一種含有氮和硼原子的薄晶體材料。氮化硼晶格中人工產生的自旋缺陷適合作為傳感器。

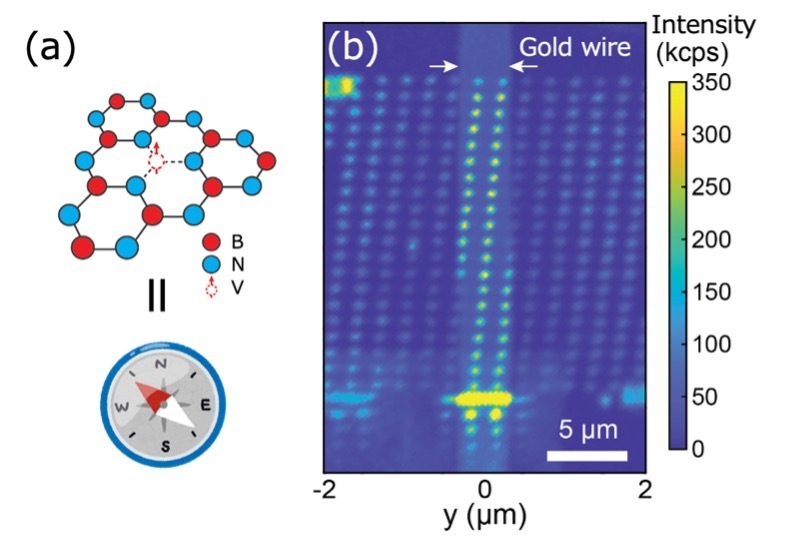

（a）六方氮化硼中的硼空位缺陷?？瘴怀洚?dāng)用于磁場測量的原子大小的量子傳感器，對磁場敏感，像一個納米“磁針”。（b）量子傳感器納米陣列的光致發光。通過分析響應微波的光致發光強度的變化，研究人員可測量每個傳感器點的磁場。圖片來源：東京大學研究團隊

研究團隊在制作出一層薄的六角形氮化硼薄膜后，將其附著在目標金絲上，然后用高速氦離子束轟擊薄膜，這樣就彈出了硼原子，形成了100平方納米的硼空位。每個光點包含許多原子大小的空位，它們的行為就像微小的磁針。光斑距離越近，傳感器的空間分辨率就越好。

當電流流經導線時，研究人員測量每個點的磁場，發現磁場的測量值與模擬值非常接近，這證明了高分辨率量子傳感器的有效性。即使在室溫下，研究人員也可檢測到傳感器在磁場存在的情況下自旋狀態的變化，從而檢測到局部磁場和電流。

此外，氮化硼納米薄膜只通過范德華力附著在物體上，這意味著量子傳感器很容易附著在不同的材料上。

高分辨率量子傳感器在量子材料和電子設備研究中具有潛在用途。例如，傳感器可幫助開發使用納米磁性材料作為存儲元件的硬盤。

原子大小的量子傳感器有助于科學家對人腦進行成像、精確定位、繪制地下環境圖、檢測構造變化和火山噴發。此次的納米級量子傳感器也將成為半導體、磁性材料和超導體應用的“潛力股”。
